iFixit 拆解 27吋 Retina 5K 屏幕 iMac ！

2014-10-18
60 1413599146

Apple 在10月16日的發佈會上展示了配置 Retina 5K 屏幕的 27 吋 iMac，著名硬件拆解網站 iFixit 迅速為大家帶來了標準配置機型的完整拆解流程，一覽蘋果工業設計背後的秘密。

60_1413599146

重點文章

24_1413599146

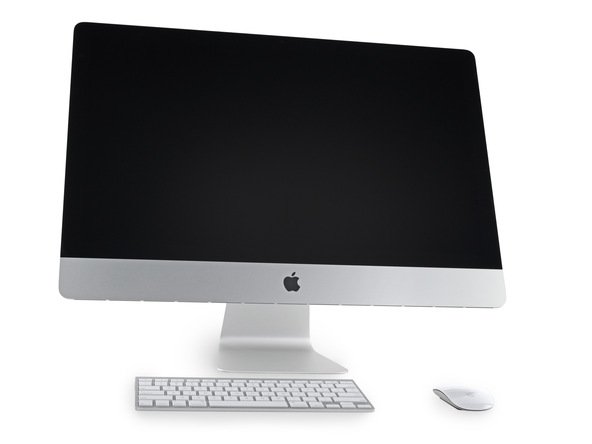

外型跟上一代沒有大分別
18_1413599148

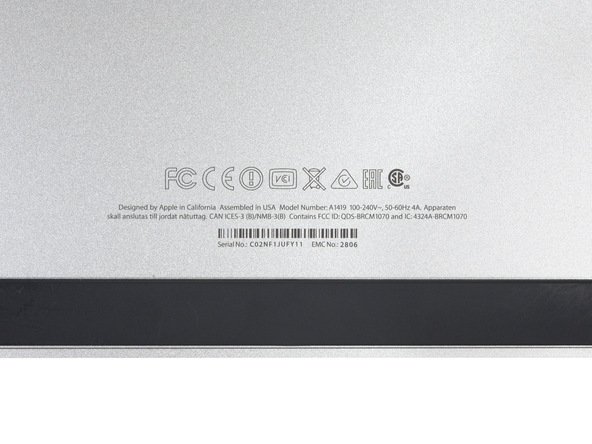

型號是A1419
46_1413599149

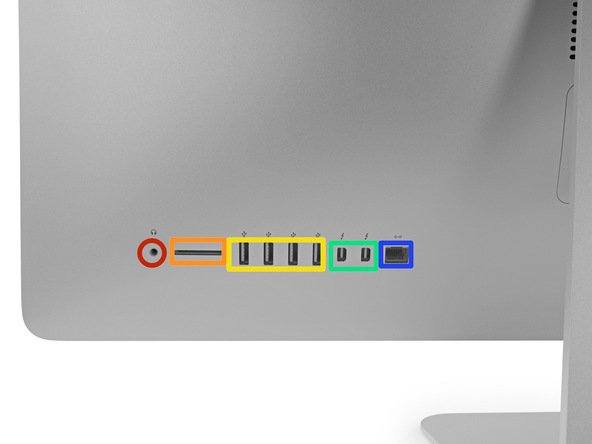

從左到右依次是耳機、SDXC卡、USB 3.0、Thunderbolt 2.0以及網線接口

70_1413599150

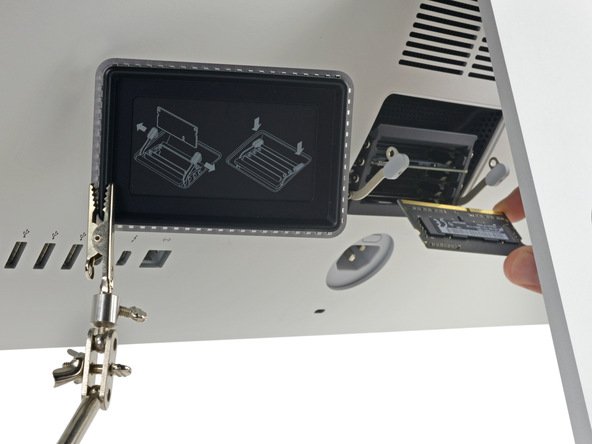

30_1413599151

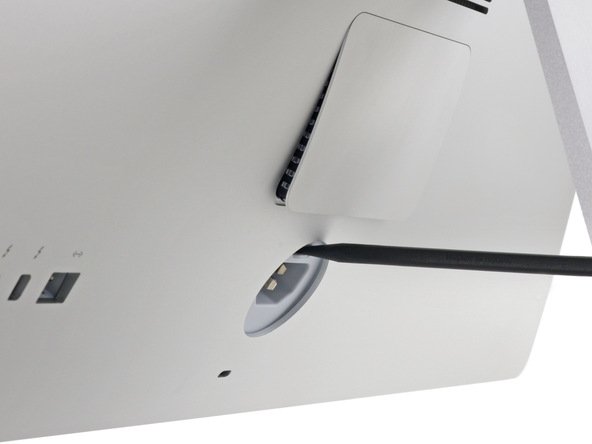

背部內存位置配備有獨立背板，拆掉之後就能自己更換 RAM 了

48_1413599151

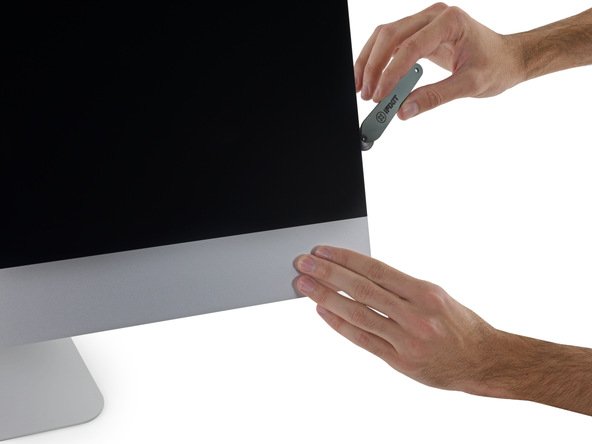

74_1413599152

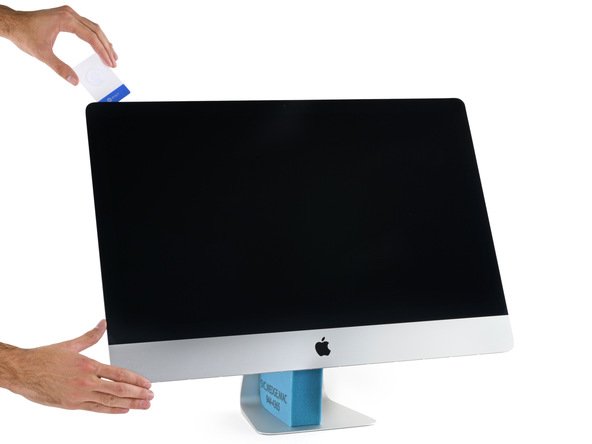

和其它 iMac 一樣, 使用 iFixit 的屏幕拆卸工具和塑料卡片, 屏幕輕鬆脫離主機
67_1413599153

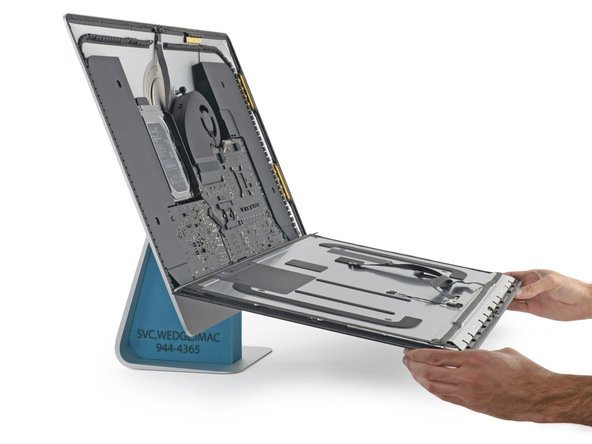

排線位於屏幕底部

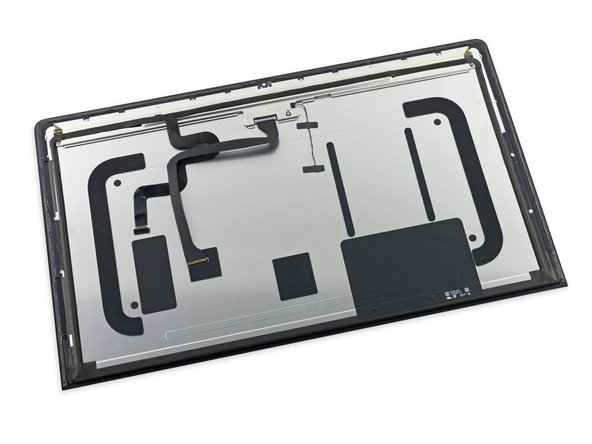

34_1413599154
拆掉以後的屏幕部分
39_1413599155

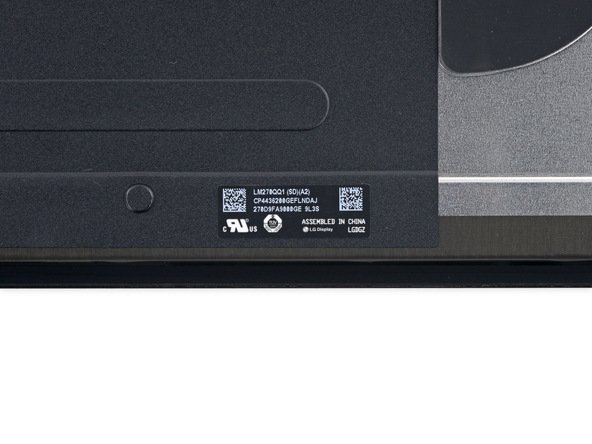

5K 屏幕來自 LG
63_1413599156

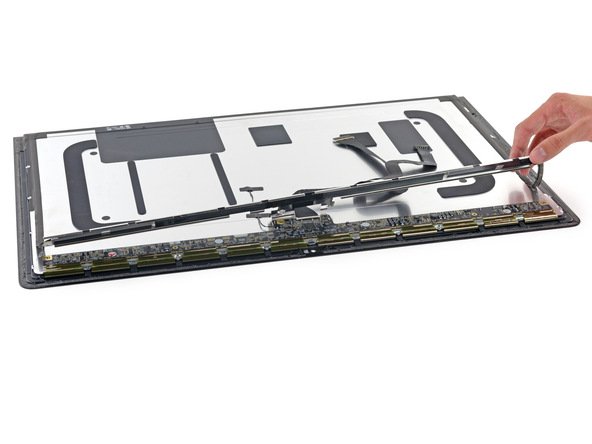

排線相當長



59_1413599158



48_1413599159

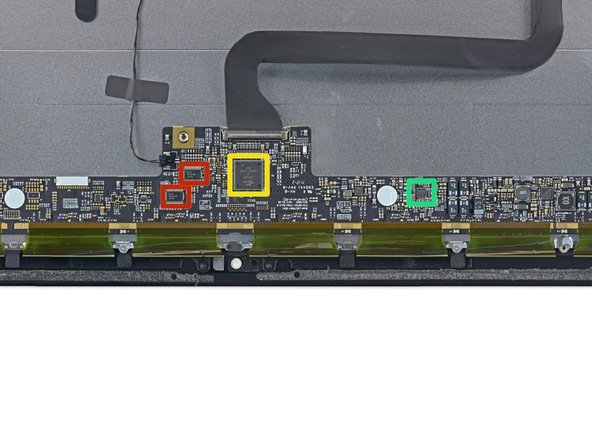

紅色：Texas Instruments NH245 8-Bit Dual-Supply Bus Transceiver 黃色： Parade Technologies DP665 LCD Timing Controller (可能是按照蘋果要求修改過的DP663 LCD Timing Controller) 綠色：Texas Instruments TPS65270 Monolithic Dual Synchronous Buck Regulator



30_1413599160

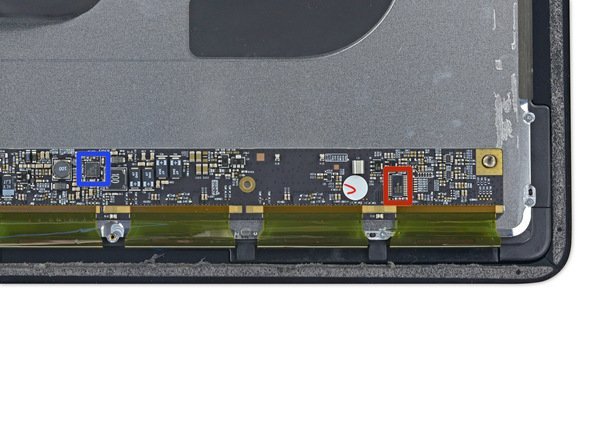

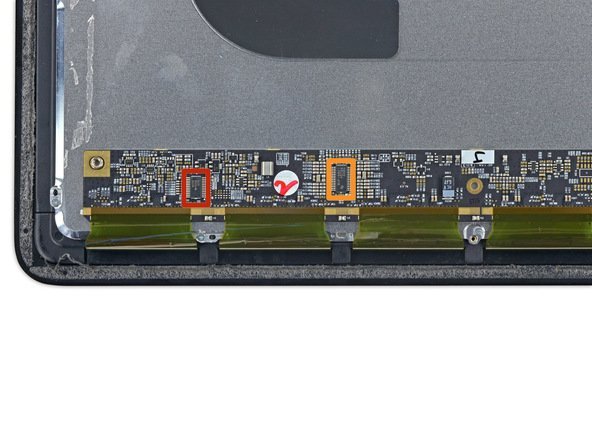

紅色：Texas Instruments NH245 8-Bit Dual-Supply Bus Transceiver 藍色：Texas Instruments TPS65168 High Resolution Fully Programmable LCD Bias IC for TV

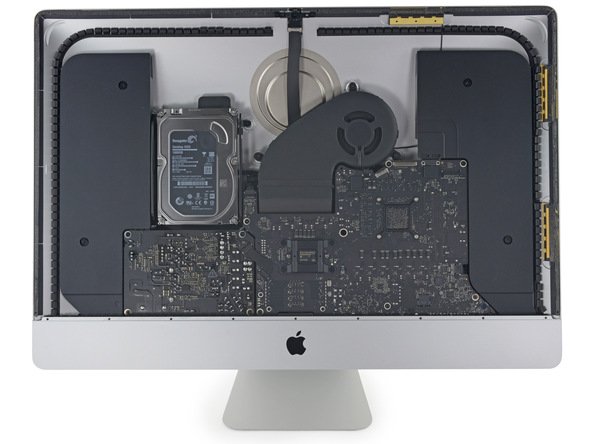

61_1413599162
內部構造和之前的 27 吋 iMac 並沒有什麼分別

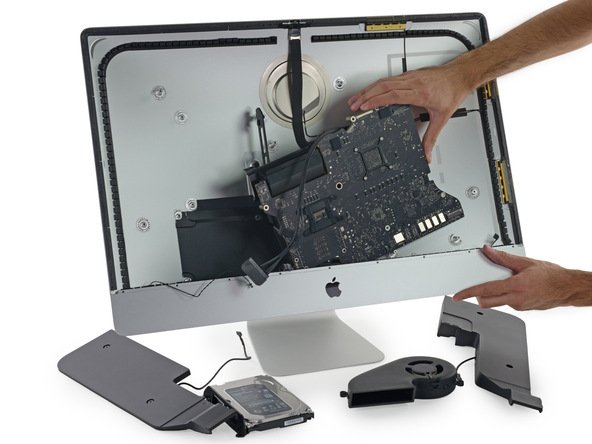

87_1413599163
先拆散熱器，然後取下主板
36_1413599164

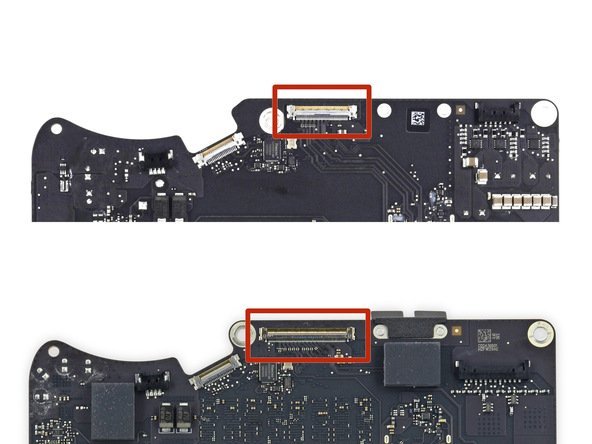

屏幕排線接口有所增大，為適應更高的分辨率

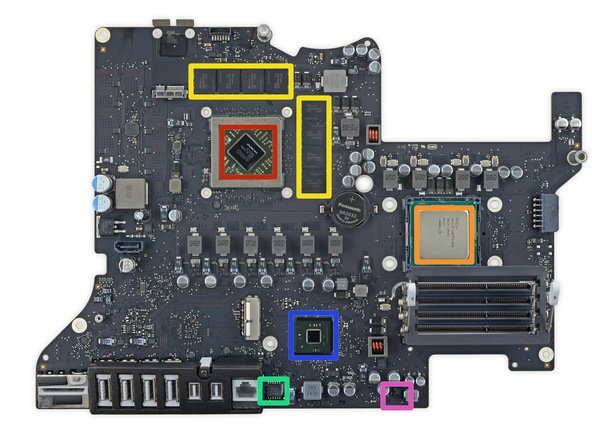

主板反面零件

17_1413599166
紅色：AMD Radeon R9 M290X 橙色：Intel Core i5-4690 黃色：SK Hynix 256 MB GDDR5 SGRAM (256MB x 8 = 2GB) 綠色：Delta Electronics 890CF 143003 藍色：Intel NB430029A00200 Platform Controller Hub 紫色：Fairchild Semiconductor DE32GV

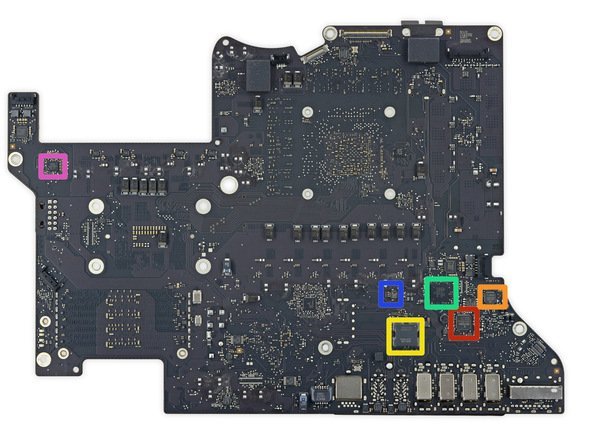

主板正面零件

27_1413599168
紅色: 網卡 Broadcom BCM5776 Gigabit Ethernet Controller 橙色: 聲卡Cirrus Logic 4206BCNZ Audio Controller 黃色: Intel DSL5520 Thunderbolt 2 Controller 綠色: LMF4S1EH 5BBCIG 47A6HPW 藍色: Microchip Technology 1428-7 420BE5A BMY System Management Bus (SMBus) Temperature Sensor 紫色: Intersil ISL6327 Enhanced 6-Phase PWM Controller

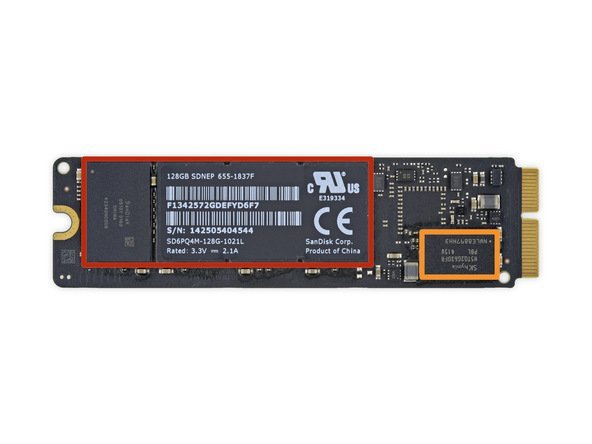

SSD 是 SanDisk 提供

60_1413599169
紅色: SanDisk 16 GB NAND 閃存, (正反各四塊, 8 x 16GB = 128GB) 橙色: SK Hynix 2 GB DDR3 SDRAM

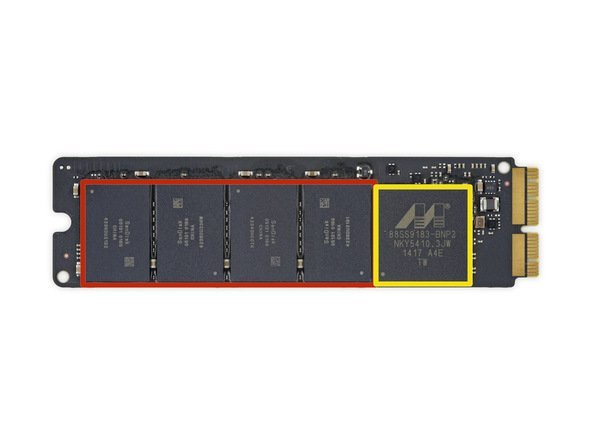

74_1413599169
紅色: SanDisk 16 GB NAND 閃存, (正反各四塊, 8 x 16GB = 128GB) 黃色: Marvell 88SS91383 PCIe SSD Controller

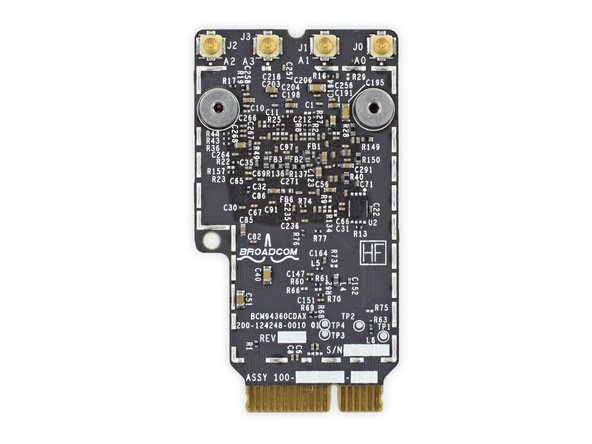

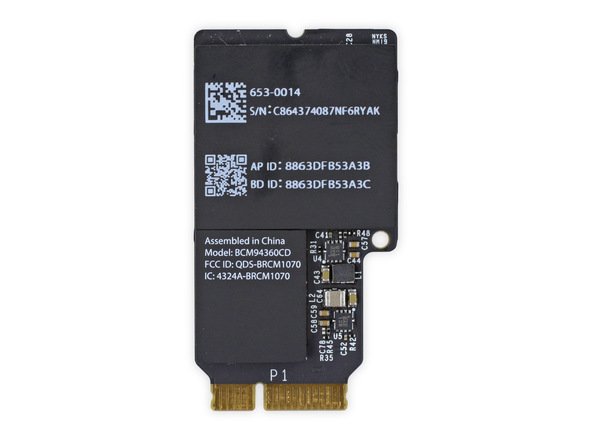

網卡

16_1413599170

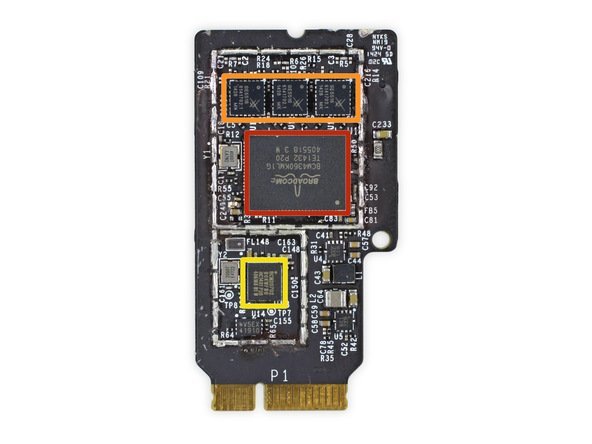

紅色：Broadcom BCM4360KML1G 5G WiFi 3-Stream 802.11ac Gigabit Transceiver 橙色：Skyworks SE5516 Dual-Band 802.11a/b/g/n/ac WLAN Front-End Module 黃色：Broadcom BCM20702 Single-Chip Bluetooth 4.0 HCI Solution with Bluetooth Low Energy (BLE) Support

48_1413599171



11_1413599172







68_1413599173

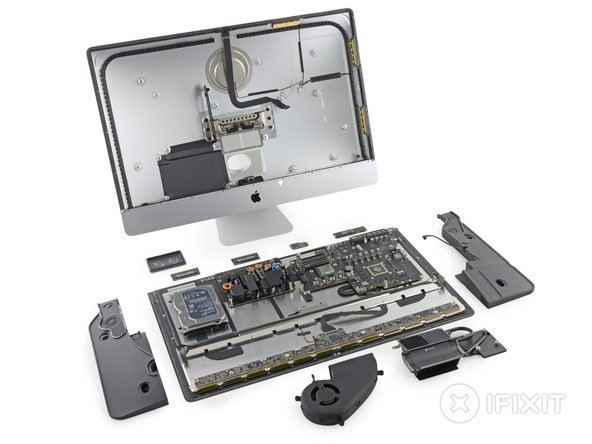

iFixit 對這部機的評分是5分（10分是最容易拆解修理），他們表示 27 吋 Retina 5K iMac 容易換內存，可以更換硬盤和 CPU， 零件基本模組化，容易移除， 不足的是於屏幕玻璃和 LCD 是一體的，沒有磁鐵固定玻璃，需要有熟練技巧移除雙面膠帶，和貼上新膠帶。
