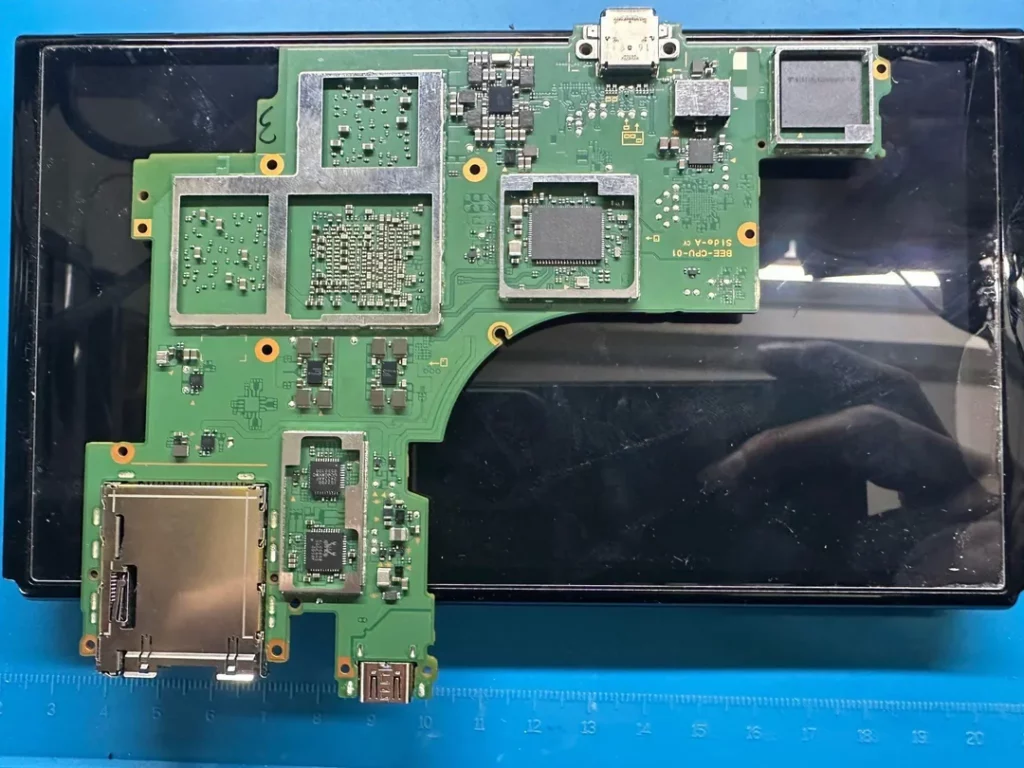

近日曝光的 Nintendo Switch 2 主機板照片引發熱議，技術社群紛紛解析其內部組件，試圖挖掘更多細節。根據 Famiiboards 社群上的分析，該系統的 SoC 可能採用 5nm 製程，而非原先猜測的 8nm 製程。
晶片尺寸與製程對比
該 SoC 型號為 Nvidia T239，據報導包含約 150 億個晶體管。如果該晶片使用 8nm 製程，其面積應約為 326mm²，但曝光的主機板晶片尺寸更接近 200mm²，與三星 5nm 製程所製造的 Snapdragon 8 Gen1 晶片尺寸相符。考慮到 Snapdragon 8 Gen1 於 2021 年底推出，且 T239 的首批工程樣本在 2022 年 4 月完成，這一製程的推測顯得更加可信。
NVIDIA DLSS 支援再添佐證
針對 Nintendo Switch 2 的另一項關鍵傳聞——支援 NVIDIA DLSS 技術——近日也有新的進展。據 Laura Kate Dale 觀察，本週任天堂在美國提交的一項專利進一步證實該技術的可能性。DLSS 技術除了能將低解析度畫面升級至 1080p 或 4K，更能有效減少檔案大小，符合現代遊戲對於空間與畫質的雙重需求。
發佈時間或不再遙遠
隨著泄密資料越來越多，Nintendo Switch 2 的揭曉似乎已是指日可待。究竟這款備受期待的主機能否延續前代的成功，我們拭目以待。
